Winkelfunktion für Spieleprogrammierung
Dieser Artikel beschäftigt sich mit der Benutzung der Winkelfunktion Sin() und Cos()
für die Spieleprogrammierung. Er ist so aufgebaut, dass keine Vorkenntnisse aus dem
Mathematikunterricht notwendig sind.
Einleitung
Unser Problem: Wir möchten ein Objekt (z.B. einen Ball) in jede Richtung über den Bildschirm
bewegen lassen. Bis jetzt haben wir eine Richtungsvariable, die 8 Richtungen speichert. Mit einer
Select Case Abfrage kann man nun entsprechend die Koordinaten verändern.
Beispiel:
Global richtung=1 ;Richtungsvariable
;1 ... oben
;2 ... oben rechts
;3 ... rechts
;4 ... unten rechts
;5 ... unten
;6 ... unten links
;7 ... links
;8 ... oben links
...
While Not KeyHit(1)
...
Select richtung
Case 1: y = y - 1
Case 2: y = y - 1 : x = x + 1
Case 3: x = x + 1
Case 4: y = y + 1 : x = x + 1
Case 5: y = y + 1
Case 6: y = y + 1 : x = x - 1
Case 7: x = x - 1
Case 8: y = y - 1 : x = x - 1
End Select
...
Wend
End
Ziemlich schnell werden 2 Probleme auffällig:
a) Wir haben nur 8 Richtungen, was für den Anfang nicht schlecht ist.
Aber 360 Richtungen sind problemlos möglich.
b) Bei diagonalen Bewegungen (z.B. oben links) ist unser Objekt viel
schneller als beispielsweise bei einer horizontalen (links/rechts).
Das ist auf den ersten Blick wunderlich, aber nach
einer kleinen mathematischen Rechnung logisch: Bei der Richtung 3 (rechts)
bewegt sich das Objekt 1 Pixel nach rechts.
Bei der Richtung 4 bewegt es sich allerdings 1 Pixel nach rechts
und
ein 1 Pixel nach unten. Mit dem Satz des
Pythagoras macht das Wurzel aus 2 Pixel (~ 1.4).
Dadurch erscheint es deutlich schneller.
Alle beide Probleme (a,b) lassen sich mit Winkelrechnung einfach
lösen. Aber erst mal zur mathematischen Theorie.
Vorbetrachtung
Wie der Name Winkelfunktion schon vermuten lässt, sind sowohl Sin() (Sinus) und Cos() (Kosinus) von einem Winkel
abhängig. Am besten zeigen lässt sich diese Abhängigkeit an einem Kreis. Dazu benutzen wir einen Einheitskreis, welcher
simplerweise ein Kreis mit dem Radius 1 ist. (In der Geometrie mit der Einheit cm, bei uns natürlich in Pixel).

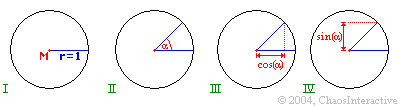

Zunächst ein Bild zum besseren Verständnis:
I.
Hier sehen wir den Einheitskreis mit dem Mittelpunkt. Die blaue Linie soll einerseits den Radius von einer
Längeneinheit verdeutlichen, andererseits steht er auch für den Winkel 0°. Das heißt, die Linie die nach rechts zeigt,
hat den Winkel 0°. Anhand dieser Festlegung kann man den Winkel anderer Linien relativ zu dieser blauen bestimmen.
II.
Jetzt ist eine andere Linie dazu gekommen. Der Winkel dieser Linie wird durch den Winkel zwischen ihr und der nach rechts
zeigenden Linie angegeben. In diesem Fall entspricht der Winkel 45°. Würde diese Linie nach oben zeigen, wäre Alpha (also
der Winkel) 90° groß.
Wichtig: In der Mathematik ist der Richtungssinn entgegengesetzt dem Uhrzeigersinn. Deswegen
hätte eine Linie, die nach unten zeigt den Winkel -90°. Logischerweise wäre der Winkel 360° der gleiche wie 0°. Auch die
Linien mit dem Winkeln 270° und -90° würden in die gleiche Richtung zeigen.
III.
Jetzt wird es interessant. Wir sehen immer noch die 2 Linien. An dem Punkt, wo die obere Linie (mit dem Winkel 45°)
zu Ende ist, wird vertikal ein Lot zur 0°-Linie geworfen. (Ist ziemlich blöd zu erklären, aber durch das Bild III
hoffentlich einleuchtend.) Die Strecke zwischen dem Punkt, auf dem das Lot (die gepunktete rote Linie) die 0°-Linie
schneidet und dem Mittelpunkt M entspricht dem Kosinus von Alpha. In diesem Fall also cos(45°).
Kleine Rechnerei: Wir wissen, dass die 0°-Linie die Länge 1 hat. Im Bild sehen wir, dass das Lot nach der Hälfte
der 0°-Linie erst "aufschlägt". Der Kosinus müsste also einen Wert zwischen 0.5 und 1 haben. Stimmt auch: ~.71.
IV.
Das ganze in Hellgrün für den Sinus. Denkt man sich eine horizontale Linie (im Bild rot gepunktet) und misst den
kürzesten Abstand zwischen ihr und dem Mittelpunkt, so entspricht dieser dem Sinus des Winkels Alpha. Bei uns also sin(45°).
Übrigens hat der Sinus von Alpha die gleiche Länge wie unser Lot aus Bild III. Bei dem Winkel den wir haben, ist eine
Besonderheit festzustellen, die man auch mit dem bloßen Auge feststellen kann. Der Sinus von 45° ist gleich dem Kosiuns
von 45°. (sin(45)=cos(45))
Anderer Erklärungsversuch
Eigentlich ist es ganz einfach, nur umständlich zu erklären. Also falls bei euch der Groschen noch nicht gefallen ist,
werden wir mal ein bisschen unmathematisch. Nehmen wir an unser Punkt M aus Bild I hat die Koordinaten (0;0). Also
hat das rechte Ende unserer blauen Linie die Koordinaten (1;0), da sie ja die Länge 1 hat. Wie oben beschrieben ist
das ja die 0°-Linie. Ihr Winkel beträgt also 0°. Der Kosinus von 0° ist 1. Der Sinus von 0° ist 0. Dies hat zur Folge,
das wir jeden Punkt bestimmen können, an dem eine blaue Linie mit dem Winkel Alpha und der Länge 1 endet. In den Bildern
II bis IV endet die obere blaue Linie (Alpha beträgt hier ja 45°) also bei der Koordinate (cos(45°);sin(45°). Hier erkennt
man nun den Zusammenhang zwischen Cos und Sin. Cos benutz man für die Berechnung der X-Koordinate und Sin für die der
Koordinate. (Anmerkung: Vertauscht man das, ändern sich die Richtungen. Dies sollte vermieden werden.)
Beim Programmieren
Vorweg erst mal ein großer (hoffentlich bereits bekannter) Unterschied zwischen einem mathematischen Koordinatensystem
und den Koordinaten eines Bildschirms beim Programmieren: In der Mathematik nimmt der Y-Wert nach oben hin zu. Auf dem
Bildschirm nimmt er nach unten hin zu. Zu erkennen, dass der Punkt oben links die Koordinaten (0;0) hat und der Punkt unten
rechts z.B. die Koordinaten (800;600). Würde man bei der Rechnung mit dem Sinus also mathematisch korrekt bleiben wollen
(und das wollen wir, da wir uns eventuell eine Zukunft als Programmier vorstellen können...), müsste man immer den -Sin(winkel)
nehmen.
Weiterhin ist zu beachten: Man gibt in Blitz Gradzahlen natürlich ohne dem °-Zeichen ein. Also Cos(45) statt Cos(45°).

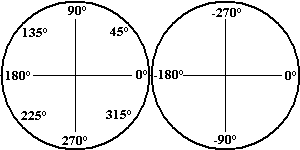

Zur Abwechslung mal wieder ein Bild, welcher Winkel welcher Richtung in BlitzBasic entspricht:
Jetzt sind genug Grundkenntnisse vorhanden, so dass ich euch eigentlich gleich an einem Quellcode die Benutzung des Ganzen
zeigen kann. Was mein Programm macht: Man sieht einen Kreis mit einer Linie, die aus dem Mittelpunkt in eine bestimmte
Richtung zeigt. Drückt man die Pfeil-Nach-Oben Taste, bewegt sich der Kreis die Richtung der Linie. Mit Links/Rechts kann
man diese Richtung verändern.
Hier der Quellcode:
Graphics 800,600,32,2
SetBuffer BackBuffer()
Global w=0
Global x#=400, y#=300
While Not KeyHit(1)
Cls
Text 10,10,"Winkel: "+w
Oval x#-5,y#-5,10,10,1
Line x#,y#,x#+20*Cos(w),y#-20*Sin(w)
If KeyDown(203) Then w=w+1
If KeyDown(205) Then w=w-1
If KeyDown(200) Then
x# = x# + Cos(w)
y# = y# - Sin(w)
EndIf
Flip
Wend
End
Erläuterungen
Als Grundlage dient ein normales Grundgerüst (Graphics, SetBuffer, While...Wend-Hauptschleife). Als Variablen setzen wir die
Ganzzahl w für den Winkel und die Gleitkommazahlen x# und y# für die Position des Kreises. Wichtig ist, dass diese
keine
Ganzzahlen sein dürfen, da sowohl Sin und Cos Kommazahlen zwischen -1 und 1 zurückliefern. Was passiert, wenn man dennoch
Ganzzahlen nimmt, kann ja problemlos ausprobiert werden.
Das Zeichnen des Kreises ist ja noch nicht außergewöhnlich. Die Linie allerdings schon. Wir zeichnen die Linie von x#;y# (also
dem Mittelpunkt des Kreise) zu x# + 20 * Cos(w) ; y# - 20 * Sin(w). Das bedeutet, dass wir eine Linie zeichnen, die exakt 20
Pixel lang ist und in die Richtung des Winkel zeigt. Hier bitte wie oben angesprochen darauf achten, dass der Kosinus
zwar addiert, der Sinus jedoch subtrahiert wird.
Die nächste Anwendung der Winkelfunktionen findet statt, wenn wir Pfeil-Nach-Oben (Scancode 200) drücken. Mit x# = x# + Cos(w)
und y# = y# - Sin(w) wird der Kreises exakt um einen Pixel in Richtung des Winkels verschoben. Will man nun allerdings den Kreis
um 2 oder mehr Pixel verschieben, multipliziert man den Cos bzw. Sin einfach noch mit der gewünschten Länge (wie bei der Linie).
Das war's erst mal. Viel Spaß beim rumprobieren!
© 2004, Daniel "D2006" Liebetrau
